Les codes couleur en électricité

Codes Couleurs Fils Electriques
L’électricité est un domaine très particulier puisqu’une simple erreur peut présenter un danger. Pour prévenir tout incident, il faut respecter la norme NFC 15-100 en vigueur et obligatoire depuis 1969. Les normes sont notamment établies par couleurs de fil électrique qui peuvent être bleues, vertes, rouges ou neutres. Nous vous proposons de vous guider à travers le dédale de couleurs des câbles et fils électriques.

Comment faire la différence entre fils et câbles électriques ?

Avant de parler couleur, il est tout d’abord nécessaire d’identifier les fils et les câbles électriques.

Le fil électrique : il se compose d’une enveloppe conductrice en cuivre, le plus souvent, et d’une enveloppe isolante en PVC de couleur. Il est également protégé par un conduit comme une goulotte, une moulure, un tube ou une gaine.

Le câble électrique : il se compose également d’une enveloppe conductrice en alu ou en cuivre et d’une gaine isolante de couleur. Mais il contient en plus une gaine qui le protège des chocs mécaniques. De ce fait et contrairement aux fils électriques, il peut parfaitement n’être pas équipé de gaine de protection supplémentaire. Vous trouverez souvent plusieurs fils électriques dans le même câble bien que certains câbles n’en contiennent qu’un seul.

Quels sont les codes couleur ?

Il est essentiel de connaitre les codes couleur de manière à éviter tout incident électrique et de mettre aux normes votre installation.

D’une manière générale, les couleurs sont divisées de cette façon :

  • Rouge, noir ou marron : mais également d’autres couleurs sauf le jaune, le vert et le bleu, cela concerne les conducteurs de phase, c’est-à-dire les fils par lesquels arrive l’électricité.
  • Le bleu clair: il est utilisé pour identifier les fils électriques conducteurs neutres qui servent à répartir le courant.
  • Le jaune et le vert : ce sont les couleurs des conducteurs de protection, utilisés pour la mise à la terre.

Ces codes couleur sont ceux des installations aux normes actuelles et concernent les installations domestiques. En courant alternatif, toutes les couleurs même le bleu sont potentiellement des fils porteurs d’électricité sauf le vert et le jaune. Les fils de couleur neutre peuvent correspondre à la phase à la tension en volt comme le 220 v ou à la tension de la terre comme 0v.

En ce qui concerne les anciennes installations électriques, avant 1970 généralement, les codes couleur ne sont pas les mêmes. Le conducteur de phase peut être vert et jaune, le conducteur de protection pour la mise à la terre peut être gris ou noir et le conducteur neutre peut être rouge. Face à ce type d’installation, il est recommandé d’utiliser un tournevis testeur de phase pour éviter tout problème.

Il faut savoir que dans tous les cas, les raccordements doivent être réalisés hors tension.

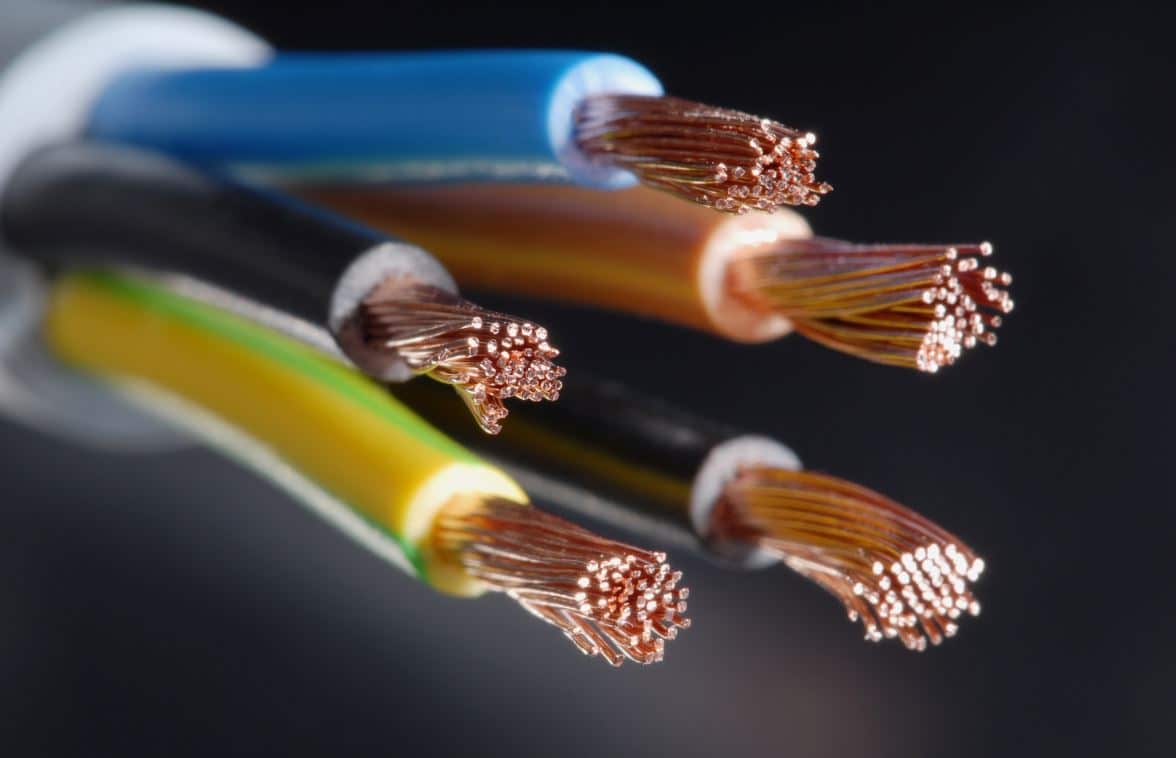

Couleurs Fils Electriques
© istock

Vous pourrez également trouver d’autres couleurs pour les fils porteurs de courant :

  • Le fil électrique utilisé pour le télérupteur : le fil pour le retour du bouton poussoir est orange.
  • Les fils électriques entre les interrupteurs d’un va-et-vient (navettes) sont la plupart du temps violets.

C’est ce qui permet de les différencier des autres fils porteurs de courant. Il faut savoir que les fils unicolores vert ou jaune sont interdits.

Phase, retour de lampe et pilote possèdent des couleurs appelées couleurs d’usage :

  • Phase: rouge le plus souvent, mais parfois marron ou noir.
  • Fil pilote: noir ou éventuellement gris.
  • Retour lampe, navette et bouton poussoir: au choix orange, ivoire et violet.

Bon à savoir : sur une même installation électrique, chaque couleur ne doit avoir qu’une seule et même affectation.

Couleurs des fils des câbles imposées par les normes

Nombre de fils par câbleAvec Vert/jauneSans vert/jaune
1Noir
2Bleu clair + noir
3 (1.5 et 2 mm²)Vert/jaune + bleu clair + marronMarron + gris + noir
3 (supérieur à 2.5 mm²)Vert/jaune + bleu clair + marronMarron + gris + noir
4Vert/jaune + marron + noir + grisBleu clair + marron + gris + noir
5Vert/jaune + bleu clair + marron + noir + grisBleu clair + marron + gris + noir+ gris + noir
Supérieur à 5Noir numéroté en blanc + 1 vert/jauneNoir numéroté en blanc

Le bleu clair est la couleur affectée au neutre, tandis que le vert/jaune est affecté au conducteur de protection (terre). Cependant, tout en restant dans la norme, le bleu clair peut être utilisé dans d’autres cas sauf pour la mise à la terre dans le cadre des circuits sans fils neutres comme pour un va-et-vient ou entre le télérupteur et le poussoir.

Pour les câbles qui possèdent des fils numérotés, le neutre est le numéro 1.

Dans le cadre des circuits triphasés :

La phase 1 est en marron

La phase 2 est en noir

La phase 3 est en gris

Le neutre est en bleu clair

La protection terre est en vert/jaune.
